La performance d’un réseau domestique ou professionnel repose sur la fiabilité du câblage filaire. Le branchement RJ45 assure une stabilité et un débit supérieurs aux ondes radio, un atout indispensable pour exploiter la fibre optique et les flux vidéo haute définition. Réaliser ses raccordements demande de la précision, mais le respect des normes techniques permet à tout bricoleur d’obtenir une installation conforme aux standards professionnels.
A ne pas manquer : on vous a préparé Fiche mémo câblage RJ45 T568B — c’est gratuit, en fin d’article.
Choisir le bon matériel : catégories de câbles et blindages
Le choix du support physique détermine la vitesse maximale de votre réseau et sa résistance aux interférences. Le câble se compose de quatre paires de fils de cuivre torsadés, mais leur conception varie selon la catégorie. Pour une installation moderne, il est déconseillé de descendre en dessous de la catégorie 6.
| Catégorie | Fréquence | Débit Max | Usage recommandé |
|---|---|---|---|
| Cat 5e | 100 MHz | 1 Gbps | Anciennes installations, téléphonie |
| Cat 6 | 250 MHz | 1 Gbps | Standard domestique actuel |
| Cat 6a | 500 MHz | 10 Gbps | Fibre optique, Gaming, NAS |
| Cat 7 | 600 MHz | 10 Gbps | Professionnel, environnements perturbés |
Comprendre le blindage pour éviter les parasites
Le blindage protège le signal des perturbations électromagnétiques émises par les câbles électriques voisins. Un mauvais choix entraîne des pertes de paquets et une chute du débit. On distingue le câble UTP (non blindé), le FTP (feuillard aluminium global) et le SFTP (blindage par tresse et feuillard sur chaque paire). Pour une installation murale encastrée, le câble Cat 6a monobrin avec un blindage efficace assure la pérennité de votre réseau.
Le schéma de câblage : décoder les normes T568A et T568B
Le succès d’un branchement RJ45 dépend de l’ordre des fils. Il existe deux standards internationaux : le T568A et le T568B. Bien qu’ils soient électriquement identiques, ils intervertissent les paires orange et verte. En France, le standard T568B est la référence dans le secteur résidentiel et tertiaire.

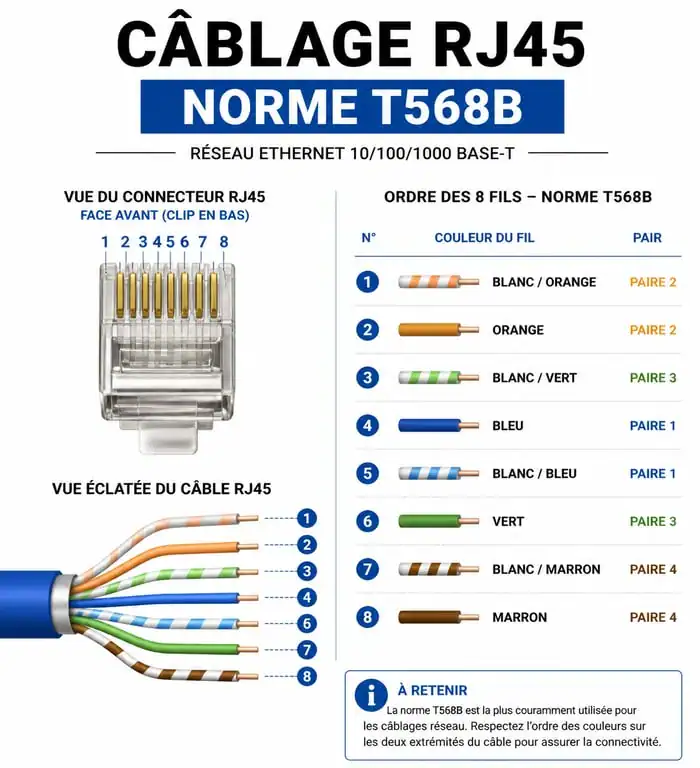

L’ordre des couleurs en T568B
Pour un connecteur ou une prise murale, l’ordre des fils de 1 à 8 est le suivant :
- 1 : Blanc-Orange
- 2 : Orange
- 3 : Blanc-Vert
- 4 : Bleu
- 5 : Blanc-Bleu
- 6 : Vert
- 7 : Blanc-Marron
- 8 : Marron
Vous devez conserver le même standard aux deux extrémités du câble. Si vous installez une prise murale en T568B, le panneau de brassage doit également être câblé en T568B. Cette configuration crée un câble droit, indispensable pour relier un ordinateur à une box ou un switch.
Pourquoi le respect des paires est-il vital ?
Les signaux Ethernet utilisent la transmission différentielle. Chaque paire est torsadée pour annuler les bruits électromagnétiques. Si vous mélangez les fils, vous créez un phénomène de diaphonie qui rend la connexion instable, même si un testeur de continuité indique que le courant passe.
Guide étape par étape pour un branchement RJ45 réussi
La réalisation technique demande de la patience. Que vous installiez un noyau keystone pour une prise murale ou que vous sertissiez un connecteur mâle, la méthode de préparation reste identique.
Préparation et dénudage du câble
Retirez environ 3 à 5 centimètres de la gaine extérieure. Utilisez un outil à dénuder spécifique pour ne pas entailler l’isolant des fils de cuivre. Écartez les quatre paires. Si votre câble possède un séparateur central en plastique, coupez-le au ras de la gaine. Si vous avez un blindage par feuillard, repliez-le vers l’arrière pour assurer le contact avec la structure métallique de la prise.
L’importance de la géométrie interne
La performance d’un lien Ethernet repose sur le maintien rigoureux de la torsade des paires jusqu’au point de contact final. Chaque millimètre de fil détorsadé agit comme une antenne captant des parasites. Les installateurs veillent à ne jamais défaire la torsade sur plus de 13 millimètres. Ce soin lors de l’insertion dans le connecteur garantit une impédance stable et évite l’effondrement du signal lors des transferts de données.
Insertion et sertissage
Pour une prise murale moderne, le raccordement se fait souvent sans outil. Présentez les fils en face des encoches colorées selon le schéma B. Refermez le mécanisme : les contacts autodénudants percent l’isolant pour toucher le cuivre. Coupez l’excédent de fil au ras du connecteur avec une pince coupante fine. Un fil qui dépasse peut provoquer un court-circuit ou empêcher la fermeture de la plaque de finition.
La norme NF C 15-100 et la conformité de l’installation
En France, l’installation électrique est régie par la norme NF C 15-100. Elle impose des règles strictes sur les réseaux de communication pour garantir un accès minimal au numérique dans chaque logement.
Le coffret de communication : le point central
Toutes les prises RJ45 doivent converger vers un point unique : le coffret de communication ou Gaine Technique de Logement (GTL). Ce coffret contient le panneau de brassage où arrivent les câbles des différentes pièces, ainsi que l’arrivée de la fibre. La norme impose au minimum une prise RJ45 par pièce principale et deux prises juxtaposées dans le salon.
Vérification et test final
Ne refermez jamais les boîtiers d’encastrement sans avoir testé la ligne. Utilisez un testeur de câble RJ45 composé d’un émetteur et d’un récepteur. Des diodes s’allument séquentiellement de 1 à 8. Si une diode reste éteinte ou si l’ordre est inversé, votre branchement est défectueux.
Astuce de pro : Si votre testeur indique que toutes les diodes s’allument mais que votre ordinateur ne négocie qu’une connexion à 100 Mbps au lieu de 1000 Mbps, vérifiez les paires 4-5 et 7-8. Le Gigabit nécessite l’intégrité des quatre paires pour fonctionner à pleine puissance.
Résoudre les problèmes courants de branchement
Même avec de la rigueur, certains dysfonctionnements peuvent survenir. Voici les points de contrôle si votre prise ne fonctionne pas :
- Le mauvais contact : Si vous utilisez du câble monobrin rigide avec des connecteurs mâles prévus pour du multibrin souple, le contact sera aléatoire. Vérifiez la compatibilité entre le câble et le connecteur.
- Le dépairage : Si les couleurs sont respectées mais que les paires sont dissociées, le réseau sera lent ou sujet à des déconnexions.
- La longueur excessive : Un segment de câble RJ45 ne doit pas dépasser 90 à 100 mètres pour éviter l’atténuation du signal.
- Rayon de courbure : Ne pliez jamais un câble Ethernet à angle droit. Respectez un rayon de courbure d’environ 4 fois le diamètre du câble pour préserver la structure interne.
Réussir un branchement RJ45 demande une méthode rigoureuse. Une installation conforme à la norme NF C 15-100 valorise votre bien immobilier et offre un confort d’utilisation supérieur aux connexions sans fil instables dans les zones encombrées.
